Расчет прочности сплошной колонны среднего ряда
Страница 1

Данные для расчета сечений: бетон тяжелый класса В15, подвергнутый тепловой обработке при атмосферном давлении, Rb=8,5МПа; Rbt=0,75МПа; Eb=20,5*103МПа

Арматура класса A-III, d >10 мм, Rs = Rsc = 365МПа; Es = 2*105МПа;

Сечение на уровне верха консоли колонны.

Сечение колонны b*h=50*60 см при а=аґ=4 см; полезная высота сечения h0 = 56 см. В сечении действуют три комбинации расчетных усилий.

Усилия от продолжительного действия нагрузки

Me = -25,7; Ne = -60,1 кН

При расчете сечения на первую и вторую комбинации усилий расчетное сопротивление Rb следует вводить с коэффициентом гb2=1,1 , т.к. в комбинации включены постоянная, снеговая, крановая и ветровая нагрузки; на третью с коэффициентом гb2=0,9 (постоянная и снеговая). Расчет сечения выполняется по 1-й комбинации, как самой невыгодной.

Вычисляют:

необходимо учесть влияние прогиба элемента на его прочность.

Условная критическая сила

Здесь I = bh3/12 = 50 · 603/12 = 900000 см4

Коэффициент

Расстояние

При условии, что , высота сжатой зоны

Относительная высота сжатой зоны

Граничное значение относительной высоты сжатой зоны бетона

Здесь

В случае

Площадь арматуры назначают по конструктивным соображениям принимаем 3 ш16 с As = 6,03см2

Расчет сечения колонны в плоскости, перпендикулярной плоскости изгиба, не делают, т.к.

Сечение в заделке колонны

Усилия от продолжительного действия нагрузки

При расчете сечения на третью комбинацию усилий расчетное сопротивление Rb следует вводить с коэффициентом гв2 = 0,9.

необходимо учесть влияние прогиба элемента на его прочность

Условная критическая сила

Здесь

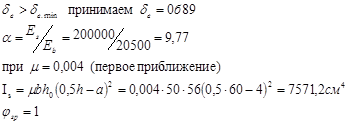

при м=0,004 первое приближение

Коэффициент

Расстояние

При условии, что As = Aґs высота сжатой зоны

Относительная высота сжатой зоны

Страницы: 1 2
