Анализ травматизма в ДРСУ № 1
Страница 2

= (6.1)

где Кт – показатель тяжести травматизма;

D – число рабочих дней, потерянных в связи с травмированием и утратой трудоспособности более чем на 3 дня;

Т – число несчастных случаев.

Наиболее объективную оценку производственного травматизма дает показатель нетрудоспособности, который определяется по формуле:

= (6.2)

где Р - среднесписочное число рабочих за год.

При статическом методе необходимо учитывать не только количество несчастных случаев, но и связь их с числом работающих на предприятии.

Показатель частоты травматизма – это число несчастных случаев, приходящихся на 1000 работающих. Показатель частоты травматизма определяется по формуле:

(6.3)

Таблица 6.1

№ п/п

ПОКАЗАТЕЛИ

2000

2001

2002

2003

2004

1

Среднесписочное число работающих, чел. (Р)

240

240

242

245

241

2

Число несчастных случаев (Т)

8

7

5

6

5

3

Процент пострадавших от числа всех работающих, %

3,3

2,9

2,1

2,4

2,1

4

Число дней нетрудоспособности (D)

84

80

76

75

70

5

Показатель частоты травматизма (КU)

33,3

29,2

20,7

24,5

20,7

6

Показатель тяжести травматизма (КТ)

10,5

11,4

15,2

12,5

14,0

7

Показатель нетрудоспособности (КН)

350,0

333,3

314,0

306,1

290,5

Как видно из таблицы 6.1 показатель частоты травматизма был самым высоким в 2000 году, самым низким – в 2004 году.

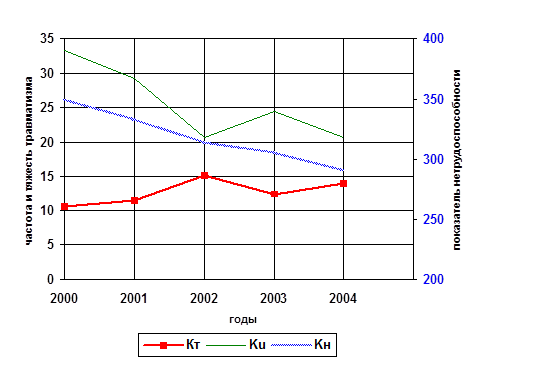

Показатель тяжести травматизма и нетрудоспособности изменяется на протяжении рассматриваемого периода. Эту последовательность можно проследить на рисунке 6.1.

Кт – показатель тяжести травматизма;

Кu – показатель частоты травматизма;
