Расчетная схема. С продольными ребрами поперечные ребра связаны монолитно, поэтому в качестве расчетной схемы для поперечного ребра принимаем однопролетную балку с защемленными опорами.

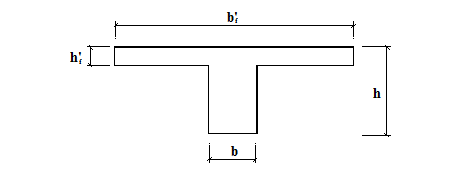

Расчетное сечение поперечного ребра принимается тавровым с шириной полки bf', равной расстоянию между поперечными ребрами.
h = 13 см, b = (4+10)/2=7 см, b'f = 99 см, h'f = 2,5 см
Расчетный пролет принимается как расстояние в чистоте между продольными ребрами.
Расчетная нагрузка определяется на полосу шириной b'f = 99 см с учетом нагрузки от собственного веса ребра при с = 2500 кг/м3 и гf = 1,1. Собственный вес одного метра ребра 0,07·(0,15-0,025)·1·2500·1,1=24,06 кг/м = 244 Н/м
q = 241 + 688·0,99+(3641 – 1466)·0,99 = 3075 Н/м
Изгибающие моменты определяются с учетом перераспределения усилий вследствие пластических деформаций, пролетный и опорные моменты принимаются одинаковыми.
Требуемая площадь арматуры в пролете (расчетное сечение тавровое – полка в сжатой зоне), принимаем
при
Проверим положение нейтральной оси
- нейтральная ось проходит в пределах высоты полки
Принимаем 1 Ш8 (Аs=0,503см2)
Требуемая площадь арматуры на опорах (расчетное сечение прямоугольное – полка в растянутой зоне)
,
Принимаем так же как в пролете 1 Ш8 (Аs=0,503см2)
Поперечная сила
Проверим необходимость расчета хомутов
условие удовлетворяется, поперечная арматура по расчету не требуется, принимаем конструктивно хомуты Ш3 мм Вр-I с шагом 15 см.
Снеговая нагрузка
Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия следует определять по формуле
Рис. 2 Схема загружения арки снеговой нагрузки
Sg=3,2 кН/м2 – расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (г Березники – V снеговой район);
при α ...
