Выбор сваебойного оборудования и расчет проектного отказа

Выбор молота для погружения свай по п.8.5.2

Выбор массы ударной части молота

Mn≥1,25Мсв

Мсв=ρV=0,3*0,3*7*2500=1575кг

Mn=1,25*1575=1968,75кг

Определение минимальной энергии удара

.

где а – коэффициент, равный 25 Дж/кН

Fv – расчетная нагрузка, допускаемая на сваю.

Принимаем трубчатый дизель-молот (с водяным охлаждением) по табл.8.31[2] С-1047:

-масса ударной части молота, кг 2500;

-высота подскока ударной части, мм :

наибольшая 2800

наименьшая 2000(200);

-энергия удара, 37.0;

-число ударов в 1мин, не менее 44;

-масса молота с кошкой, кг 5500;

Габариты, мм:

Длина 840;

Ширина 950;

Высота 4970.

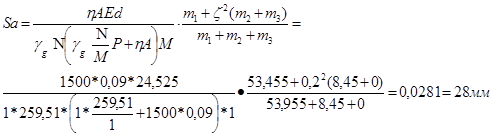

Определение проектного отказа

Ƞ-к-т для ж/б 1500кН/м2

А-площадь поперечного сечения сваи

ɣg-к-т безопасности=1

N-рач. Нагрузка на сваи Fv

М-к-т для забивных свай 1

ʂ-к-т восстановления удара 0,2

m1-полный вес молота

m2-вес сваи с оголовком, 5% от веса сваи* на кол.

M3-вес подбабка=0

Еd-расч. энергии удара=68,67кДЖ

Gh-вес ударной части молота

hm-фактическая высота падения молота

Отказ 28мм, больше 2мм, условие выполнено.

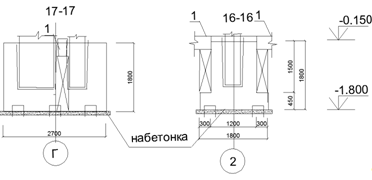

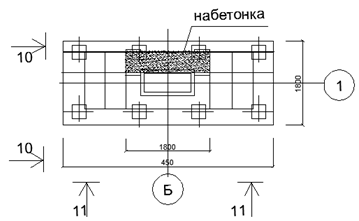

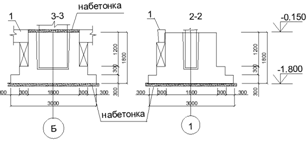

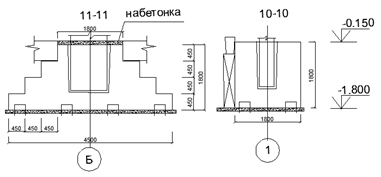

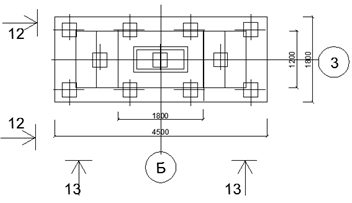

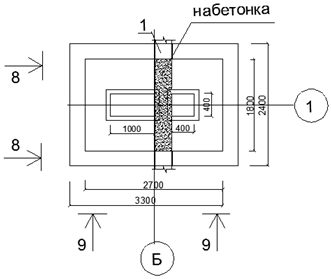

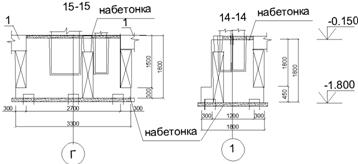

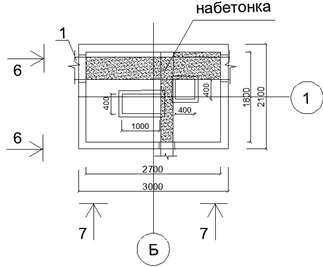

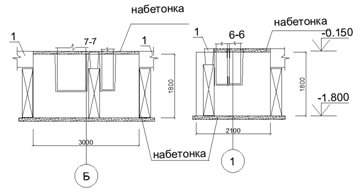

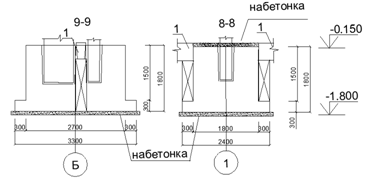

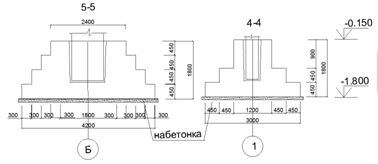

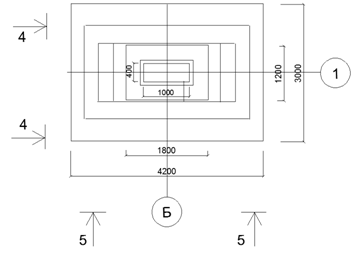

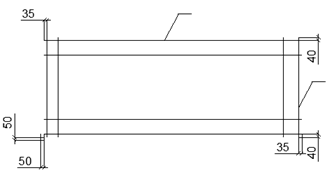

Спецификация

Ф4
