Составление вариантов балочной клетки.
Страница 3

Þ с = 1,081=>

18,19 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qбн lбн × 0,5= 32,1181×2 × 0,5 = 32,1181 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

3,5<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=200 см;

Е=2,06·104 кН/см2;

qн=0,0030272·100=0,30272 кН/см;

Jx=572 см4

0,0026<0,004=>жесткость балки обеспечена.

Расчет вспомогательных балок

Сбор нагрузок:

Таблица 3

Наименование нагрузки

Нормативная нагрузка,

f

Расчетная нагрузка,

1

Металло-цементный раствор t=30мм

0,75

1,3

0,975

2

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

3

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

4

Стальной настил t=12мм

0,942

1,05

0,9891

5

Балки настила № 14

0,137

1,05

0,14385

6

Полезная нагрузка

28

1,05

29,4

Итого:

30,409

32,26195

Определим удельный вес балок настила.

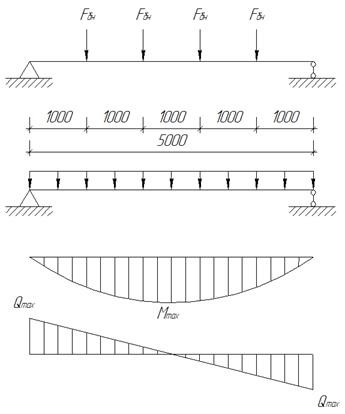

Нагрузка с балок настила передаётся на вспомогательные балки в виде сосредоточенных сил. При частом расположении балок настила (4 и более) можно заменить сосредоточенные силы эквивалентной равномерно распределённой нагрузкой.

Погонная нагрузка на балку настила:

;

32,26195*2=64,5239;

Максимальный изгибающий момент от расчетной нагрузки вычисляем по формуле:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №36 ГОСТ 8239-89 (Iх=13380 см4, Wх=743 см4, Sх=423 см3, b=145 мм, t=12,3 мм, d =7,5 мм, h = 360 мм, mбн =48,6 кг/м).

Проверка прочности

Рис.5

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

24,67 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=14,5·1,23=17,835 см2;

Аw = (h-2t)d = (36-2·1,23)0.75= 25,155 см2;

Þ с = 1,0991=>

24,69 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qвб lвб × 0,5= 64,5239·5 × 0,5 =161,30975 кН ;

Проверка касательных напряжений.

;

;
