Расчет на прочность ригеля по наклонному сечению

Страница 1

1) Расчетные данные:

Определяем количество и Æ поперечной арматуры: n-2, dw³1/4 dmax

В приопорной части шаг поперечной арматуры назначают если:

Так как h = 700 мм Þ S = 200 мм

12) Сжатые полки отсутствуют, значит коэффициент jf =0

13) Продольной силы нет, принимаем jп = 0

14) Считаем величину Мв:

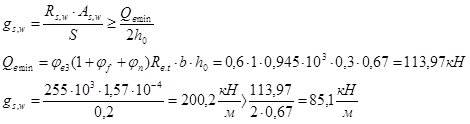

15) Определяем интенсивность армирования:

16) Ищем длину проекции наклонной трещины на продольную ось

Если:

В любом случае принимают:

q1 - условная равномерно распределенная нагрузка от внешних сил

Условие выполняется.

17) Определяем поперечную перерезывающую силу, воспринимаемую сжатой зоной бетона

18) Определяем коэффициент с0:

Принимаем с0=1,13м

19) Определяем поперечную перерезывающую силу, воспринимаемую поперечной арматурой

20) Делаем проверку прочности

Условие выполняется Þ поставленной поперечной арматуры достаточно. Окончательно принимаем A-III c As,w (2Æ10) =1,57см2 с шагом 200 мм.

21) Проверка достаточности размеров

jw1=1+5a*µw=1+5*0,075*3,14*10-3=1,0012

µw=

a=

jb1=1-b*Rb=1-0,01*13,05=0,87

Q£0.3*jw1*jb1*Rb*b*h0=0,3*1,0012*0,87*13,05*103*0,30*0,67=685,44 кН

283,62 кН á 685,44 кН

Построение эпюры материалов

.

Производится по формуле:

Если арматура располагается в 1ряд:

Если арматура располагается в 2 ряда:

Защитный слой бетона:

В балках:

Расстояние между стержнями:

Несущую способность будем определять 6 раз:

1) Несущая способность нижней арматуры в первом пролете

2) Нижняя арматура в первом пролете в полном объеме до торцов ригелей не доходит. Разрешается оборвать не более 50 % арматурных стержней. Определяем несущую способность нижней арматуры, дошедшей до торца элемента.

Обрываем 2Æ20 Þ остается 2Æ25 с Аs =9,82см2

3) Определяем несущую способность нижней арматуры во втором пролете.

4) Определяем несущую способность верхней арматуры на опоре В

5) Определяем несущую способность верхней арматуры во втором пролете.
